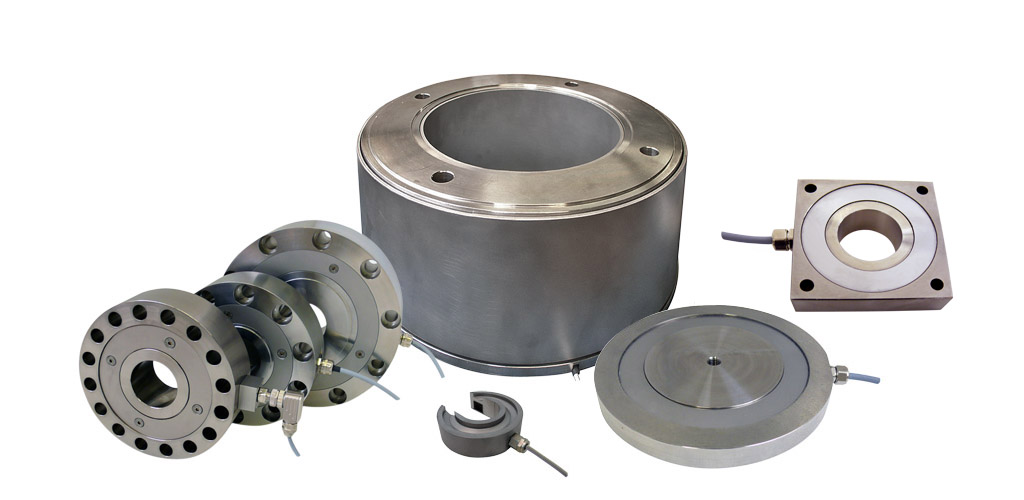

Ringkraftaufnehmer zur Zug- und Druckkraftmessung

Vorteile der HAEHNE Ringkraftsensoren

  • Durch robustes und platzsparendes Design für fast jede Einbausituation geeignet
  • Einsatz auch in aggressiven Umgebungen möglich
  • Erhöhte Temperaturbereiche
  • Erfassung größter Kräfte bis zu 10 MN möglich
  • Geänderte Abmessungen auf Anfrage lieferbar

Unser Standardprogramm

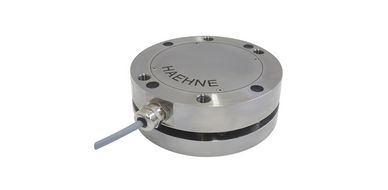

Zug- Druckkraftsensor CTS01

Low Profile Sensor für dynamische und statische Kraftmessung im Druck- Zugkraftbereich

Nennkraftbereich 10 ... 20 kN
Material: Edelstahl

Datenblatt (pdf)

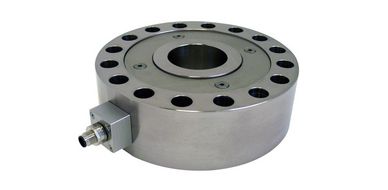

Zug- Druckkraftaufnehmer CTS02

Zug- und Druckkraftsensor für anspruchsvolle Einsatzfälle, unempfindlich gegenüber exzentrischer Krafteinleitung

Nennkraftbereich 150 ... 300 kN
Material: Edelstahl

Datenblatt (pdf)

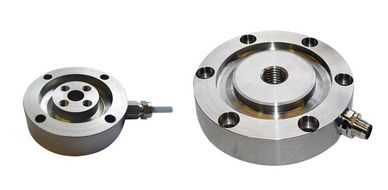

Ringkraftsensor RKS01

Messdose zum Messen von Zugkraft oder Druckkraft in den Standard - Bauformen A bis E

Nennkraftbereich 5 .. 200 kN
Material: Edelstahl

Datenblatt (pdf)

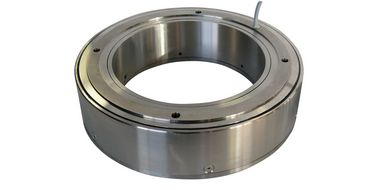

Ringkraftsensor RKS02

Robuster Ringkörper für größte Kräfte

Nennkraftbereich 1 ... 10 MN
Material: Edelstahl

Datenblatt (pdf)


Beispiele für mögliche Ringkraftsensoren:

RKS01A Standard

Nennkraft 1; 3; 5 und 7,5 kN
Durchmesser 49,5 mm
Höhe 16 mm

RKS01A-*k-X10

Nennkraft 5 kN
Durchmesser 49,5 mm
Höhe 16 mm

RKS01B Standard

Nennkraft  5; 10 und 20 kN
Durchmesser 74 mm
Höhe 21 mm

RKS01B-*k-X

Nennkraft 35 kN
Durchmesser 110 mm
Höhe 26 mm

RKS01B-*k-X1

Nennkraft 20 kN
Durchmesser 110 mm
Höhe 21 mm

RKS01B-*k-X11

Nennkraft 13 kN
Durchmesser 74 mm
Höhe 21 mm

RKS01C Standard

Nennkraft 5; 10; 20 und 25 kN
Durchmesser 90 mm
Höhe 25 mm

RKS01D Standard

Nennkraft 10 ... 50 kN
Durchmesser 110 mm
Höhe 26 mm

Nennkraft 100 ... 200 kN
Durchmesser 185 mm
Höhe 40 mm

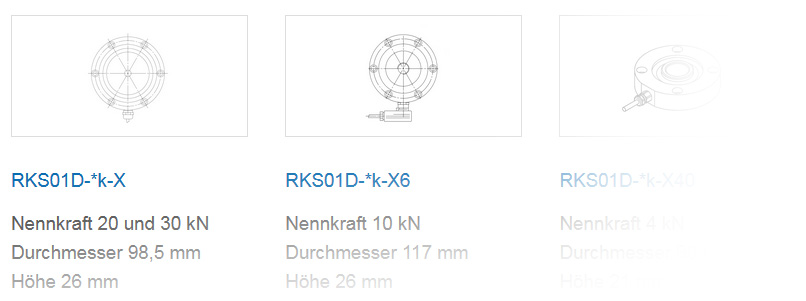

RKS01D-*k-X

Nennkraft 20 und 30 kN
Durchmesser 98,5 mm
Höhe 26 mm

RKS01D-*k-X6

Nennkraft 10 kN
Durchmesser 117 mm
Höhe 26 mm

RKS01D-*k-X21

Nennkraft 200 kN
Durchmesser 185 mm
Höhe 40 mm

RKS01D-*k-X23

Nennkraft 160 kN
Durchmesser 185 mm
Höhe 40 mm

RKS01D-*k-X40

Nennkraft 4 kN
Durchmesser 90 mm
Höhe 21 mm

RKS01D- *k-X51

Nennkraft 50 kN
Durchmesser 130 mm
Höhe 26 mm

RKS01D-*k-X75

Nennkraft 50 kN
Durchmesser 140 mm
Höhe 15 mm
