Erhöhte Messgenauigkeit

Da bei Band- und Folienanlagen die Breiten- und Dickenspreizung immer weiter zunimmt, ergeben sich hohe Anforderungen an die Genauigkeit der Bandzugmessung und Regelung. HAEHNE bietet hierfür einen einfachen Weg, um zu einer hoch auflösenden, genauen und preisgünstigen Lösung zu kommen. Die konstruktiv optimierten Kraftsensoren mit einer Genauigkeit von 0,1% verbessern die Ergebnisse um den Faktor 5, so dass auch im unteren Nennkraftbereich genau gemessen und geregelt werden kann. Die Genauigkeit für kleine Kräfte lässt sich bei dieser an sich schon sehr genauen Messung durch eine Messbereichsspreizung noch verbessern. Hierbei wird im unteren Kraftbereich ein korrigierter Kennwert ermittelt. Die Kalibrierungen werden in dem zugehörigen HAEHNE Verstärker DCM bzw. DCX abgespeichert. So kann zum Beispiel durch eine Umschaltung ein Messbereich von 10 % der Nennkraft separat verstärkt werden, sodass die Genauigkeit von 0,1 % sich wiederum auf die 10 % der Nennkraft bezieht.

Beispiel

G1     0,3 %
G2     0,2 %
G3     0,1 %


Die gewünschte Genauigkeit des Sensors wird im Bestellschlüssel mit angegeben:



BZV-K01-10k-TG2

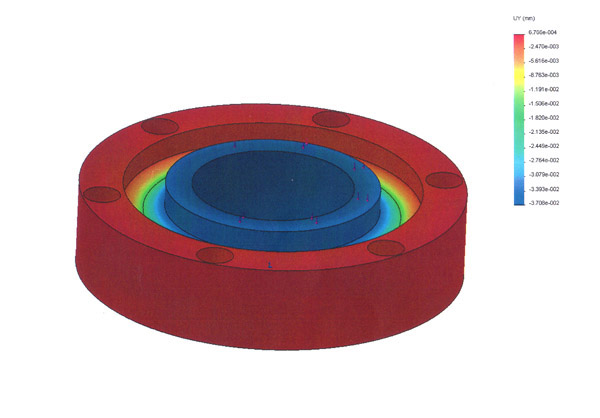

FEM Berechnung Ringkraftsensor:

FEM-Berechnung RKS
