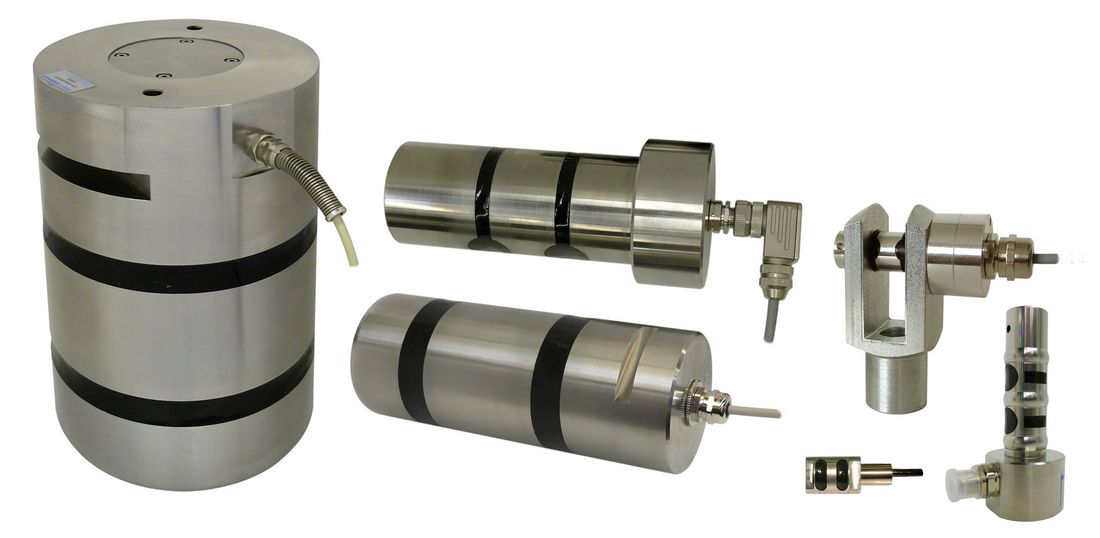

Kraftmessung mit Kraftmessachsen

Vorteile der HAEHNE Kraftmessbolzen

  • Platzsparende Bauform, für eine direkte Integration in den Kraftfluss
  • Änderung der Abmessungen für einfache Nachrüstung bei vorhandenen Konstruktionen ohne Umkonstruktion
  • Erfassung sehr großer Kräfte bis zu 2 MN
  • Mit integrierter Elektronik lieferbar
  • Einsatz im explosionsgefährdeten Bereich möglich

Für individuelle Abmessungen

nutzen Sie unsere Online-Formulare

- KMB  ø 10 - 29 mm

- KMB  ø 30 - 100 mm

oder

senden Sie uns eine E-Mail


Standard Kraftaufnehmer:

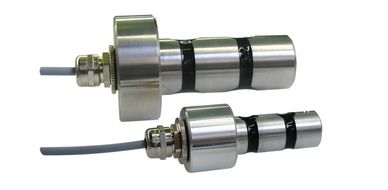

Kraftmessbolzen KMB

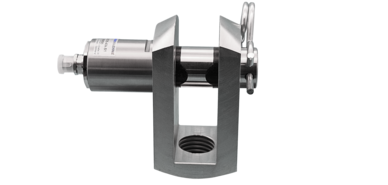

Platzsparender Kraftmessbolzen zur flexiblen Messung an Gabelköpfen oder Maschinenteilen

Nennkraftbereich 0,4 ... 400 kN
Material: Edelstahl oder Aluminium

Datenblatt (pdf)

CAD-Zeichnungen (dxf, sat)

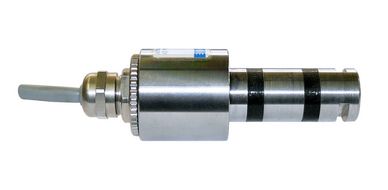

Kraftmessachse KMB-A

Flexibel einsetzbarer Messbolzen mit integriertem Verstärker

Nennkraftbereich 6,3 ... 63 kN
Material: Edelstahl

Datenblatt (pdf)


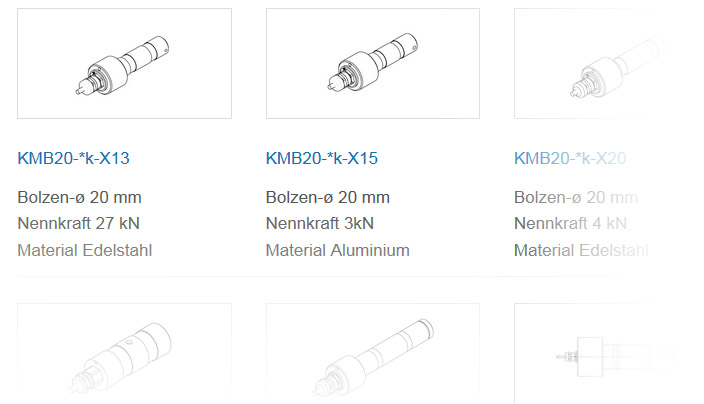

Beispiele für mögliche Kraftmessbolzen:

KMB12 Standard

Bolzendurchmesser 12 mm
Nennkraft: 0,4 ... 1,6
Material: Aluminium

KMB12-*k-X2

Bolzendurchmesser 12 mm
Nennkraft 1 kN
Material: Edelstahl

KMB12-*k-X3

Bolzendurchmesser 12 mm
Nennkraft 8 kN
Material: Edelstahl

KMB12-*k-X5

Bolzendurchmesser 12 mm
Nennkraft 2,5 kN
Material: Edelstahl

KMB13,5-*k-X1

Bolzendurchmesser 13,5 mm
Nennkraft 6 kN
Material: Edelstahl

KMB14-*k-X1

Bolzendurchmesser 14 mm
Nennkraft 10kN
Material: Edelstahl

KMB16 Standard

Bolzendurchmesser 16 mm
Nennkraft 0,4 ... 4 kN / Aluminium
Nennkraft 6,3 ... 10 kN / Edelstahl

KMB16-*k-X10

Bolzendurchmesser 16 mm
Nennkraft 10 kN
Material: Edelstahl

KMB16-*k-X11

Bolzendurchmesser 16 mm
Nennkraft 5 kN
Material: Edelstahl

KMB17-*k-X2

Bolzendurchmesser 17 mm
Nennkraft 4 kN
Material: Edelstahl

KMB19-*k-X1

Bolzendurchmesser 19 mm
Nennkraft 20 kN
Material: Edelstahl

KMB20 Standard

Bolzendurchmesser 20 mm
Nennkraft 1,6 ... 4 kN / Aluminium
Nennkraft 6,3 ... 16 kN / Edelstahl

KMB20-*k-X13

Bolzendurchmesser 20 mm
Nennkraft 27 kN
Material: Edelstahl

KMB20-*k-X15

Bolzendurchmesser 20 mm
Nennkraft 3 kN
Material: Aluminium

KMB20-*k-X20

Bolzendurchmesser 20 mm
Nennkraft 4 kN
Material: Edelstahl

KMB20-*k-X21

Bolzendurchmesser 20 mm
Nennkraft 10 kN
Material: Edelstahl

KMB20-*k-X22

Bolzendurchmesser 20 mm
Nennkraft 10 kN
Material: Edelstahl

KMB20-*k-X27

Bolzendurchmesser 20 mm
Nennkraft 10 kN
Material: Edelstahl

KMB22-*k-X1

Bolzendurchmesser 22 mm
Nennkraft 12 kN
Material: Edelstahl

KMB35 Standard

Bolzendurchmesser 35 mm
Nennkraft 4  ... 6,3 kN / Aluminium
Nennkraft 10 ... 63 kN / Edelstahl

KMB35-*k-X5

Bolzendurchmesser 35 mm
Nennkraft 40 kN
Material: Edelstahl

KMB35-*k-X1

Bolzendurchmesser 36 mm
Nennkraft 75 kN
Material: Edelstahl

KMB40-*k-X7

Bolzendurchmesser 40 mm
Nennkraft 15 kN
Material: Edelstahl

KMB50 Standard

Bolzendurchmesser 50 mm
Nennkraft 100 ... 250 kN
Material: Edelstahl

KMB50-*k-X

Bolzendurchmesser 45 mm
Nennkraft 50 kN
Material: Edelstahl

KMB55-*k-X2

Bolzendurchmesser 55 mm
Nennkraft 100 kN
Material: Edelstahl

KMB60-*k-X5

Bolzendurchmesser 60 mm
Nennkraft 100 kN
Material: Edelstahl

KMB90-*k-X2

Bolzendurchmesser 90 mm
Nennkraft 400 kN
Material: Edelstahl

KMB100-*k-X4

Bolzendurchmesser 100 mm
Nennkraft 170 kN
Material: Edelstahl

KMB110-*k-X1

Bolzendurchmesser 110 mm
Nennkraft 260 kN
Material: Edelstahl

KMB125-*k-X1

Bolzendurchmesser 125 mm
Nennkraft 310 kN
Material: Edelstahl
