BAHNZUGMESSUNG
Bahnzugmessung für perfekte Bahnstabilität –
passgenaue Lösungen für jede bahnenverarbeitende Industrie
Kraftmesslager
Messwalzen
Kraftmessblöcke
Für Unternehmen, die höchste Qualität, reproduzierbare Ergebnisse und störungsfreie Produktion an laufenden Materialbahnen benötigen.
HAEHNE liefert robuste, langlebige und kalibrierstabile Bahnzugsensorik – exakt abgestimmt auf Ihre Maschine. Wir beraten Sie bei der Auswahl des optimalen Sensors für Ihren Prozess.
Warum Bahnzugmessung mit HAEHNE?
Fehler im Bahnzug führen zu:
• Bahnlaufproblemen
• Rissen, Falten, Ausschuss
• ungleichmäßigem Druckbild
• instabilen Wickelprozessen
Unsere Messsysteme sichern Ihnen:
- stabile Produktion
- konstante Qualität
- weniger Ausschuss
- weniger Stillstände
Sensoren und Systeme für präzise Bahnzugmessung
Welche Lösung passt zu Ihrer Maschine? Wir beraten Sie bei der optimalen Auswahl –
und führen Sie Schritt für Schritt durch die Anforderungen Ihrer Anlage.

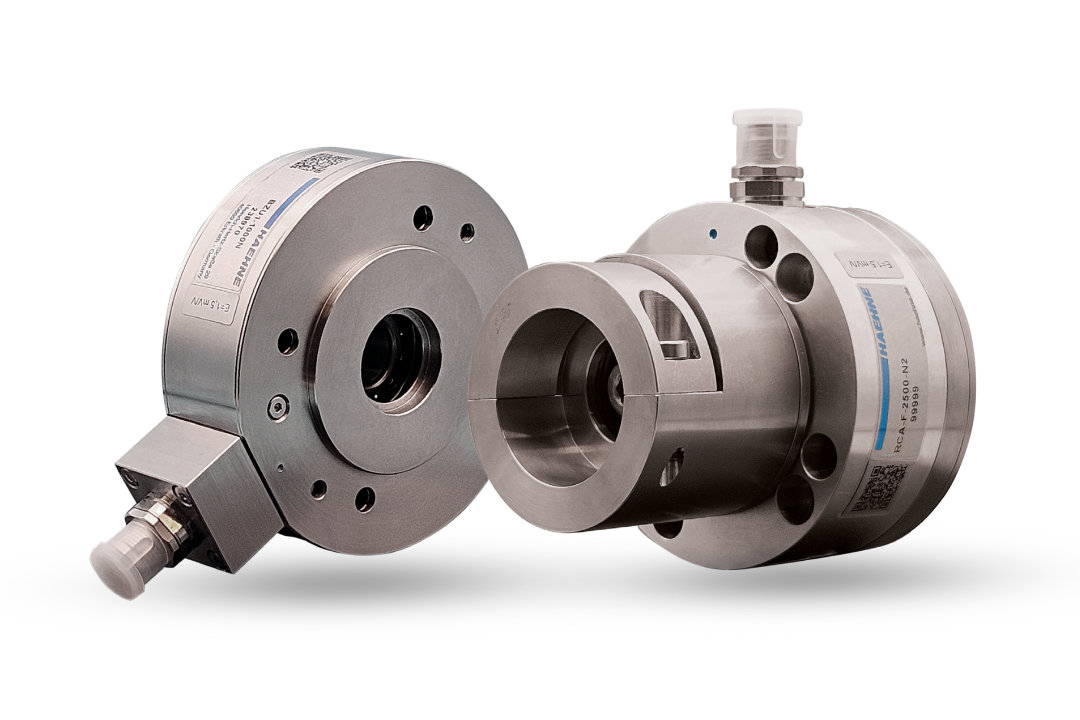

Kraftmesslager
kompakt,
präzise, ideal für Erstausrüstung und Nachrüstung
Ideal für enge Einbauverhältnisse, hohe Präzision und einfache Nachrüstung.
Typische Anwendungen: Folien- und Etikettenanlagen, Beschichtungslinien, Flexodruck, Digitaldruck
Ihre Vorteile: sehr gute Linearität, hohe Überlastsicherheit, einfache Montage, kompakte Bauform

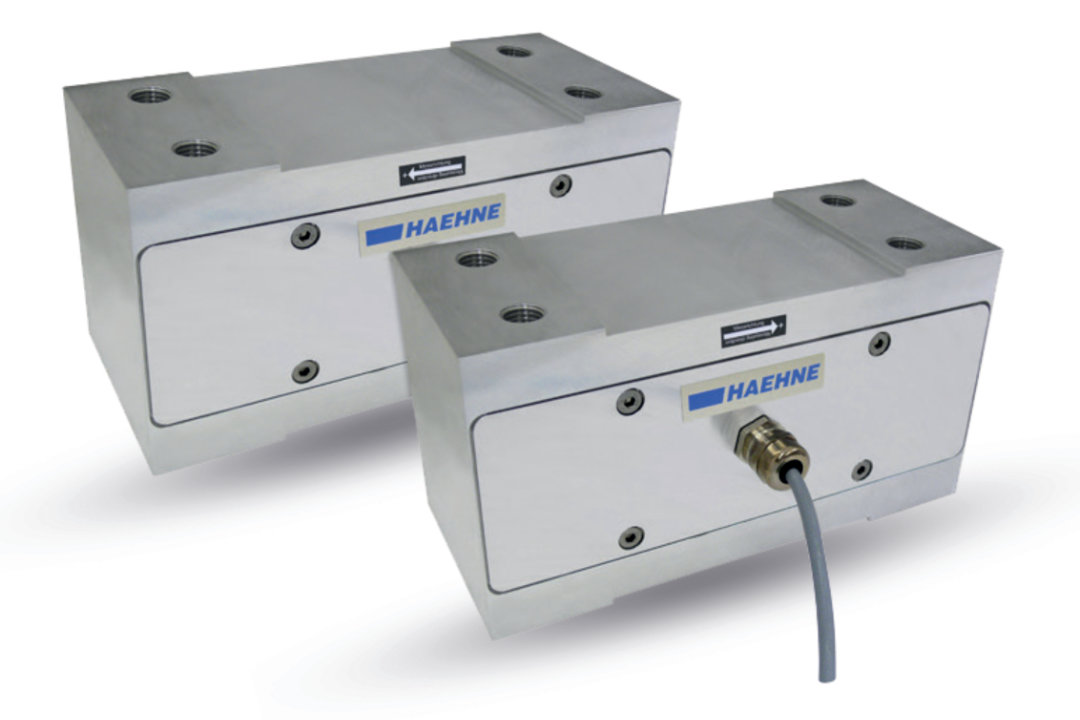

Kraftmessblöcke für hohe Bahnspannungen und breite Bahnen
Robust, zuverlässig, ideal für Schwerlastbereiche.
Ihre Vorteile: für breite Bahnen und hohe Zugkräfte, hohe Steifigkeit, langlebige Konstruktion

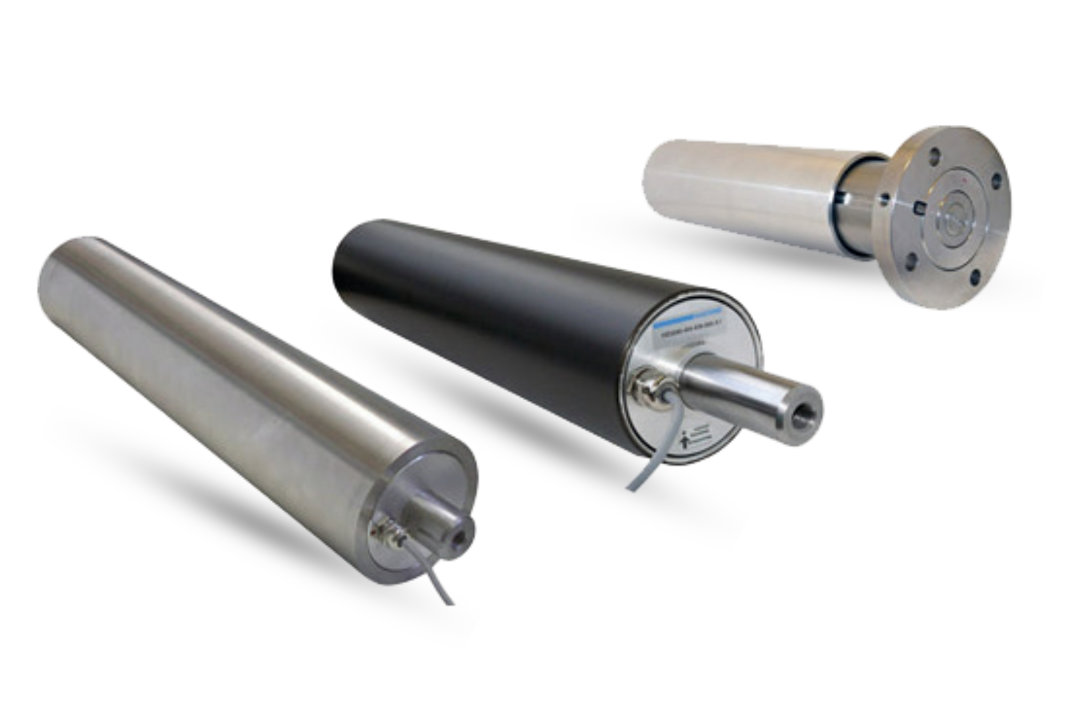

Messwalzenkompakter Aufbau, einfacher Einbau
Kraftmessung direkt in der Walze –perfekt für den schnellen Einbau mit nur einem Teil. Ihre Vorteile: perfekte Signalqualität ab Werk, höchste Reproduzierbarkeit individuell für Ihre Maschine angepasst

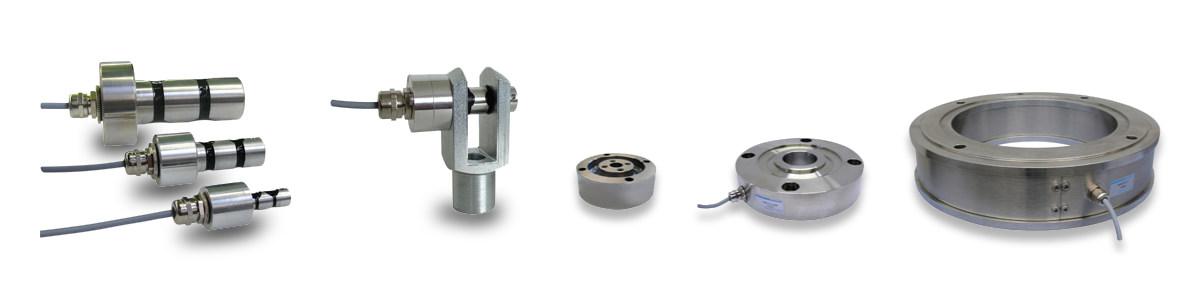

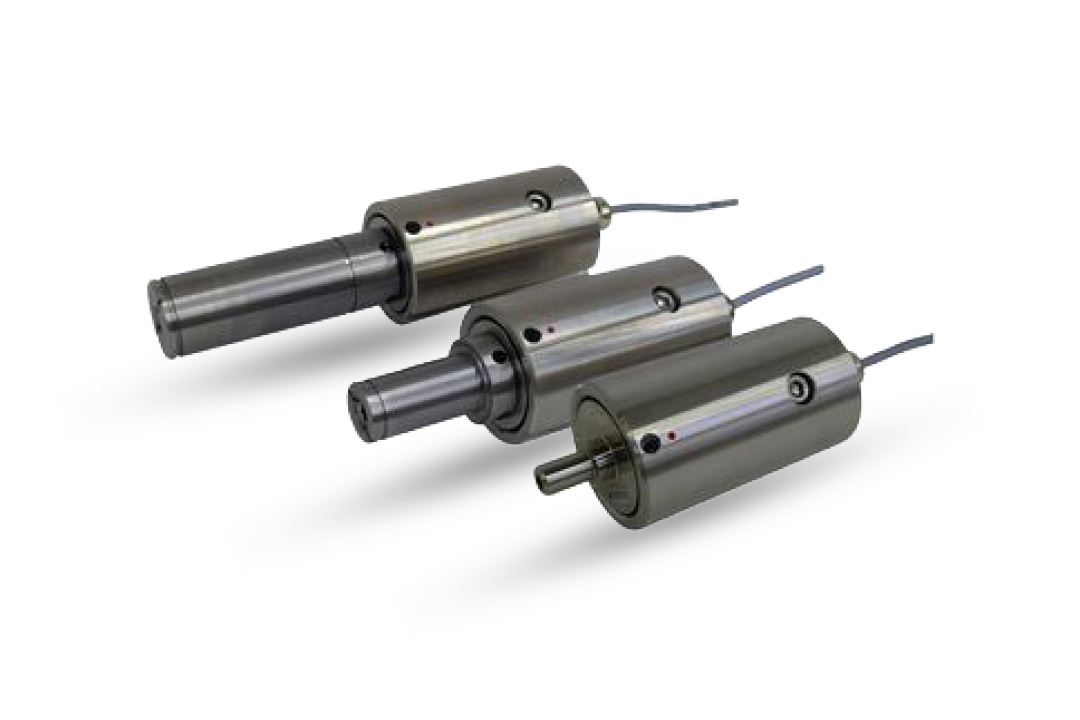

Einseitige Kraftaufnehmervielseitig & flexibel
Einseitige Kraftaufnehmer werden für das direkte Messen der Zugspannung bei schmalen Bändern und in einseitig aufgebauten Anlagen eingesetzt genutzt. Sie übernehmen auch die Zugmessung bei der Herstellung von Wrikstoffpflastern, Klebebändern und Gurten.

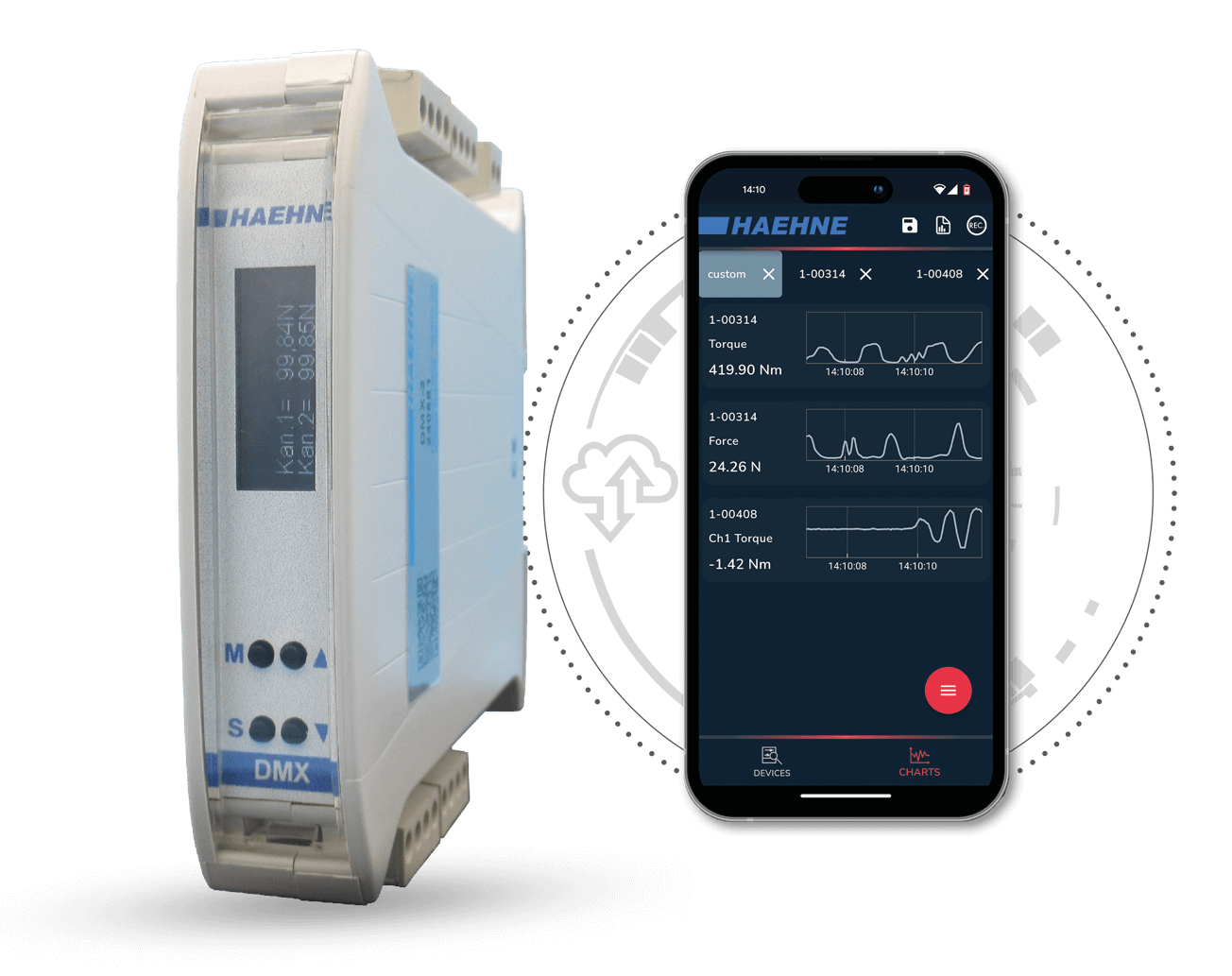

Vielseitige Verstärker,
einfache Inbetriebnahme
- Digitaler Messverstärker (1-/2-kanalig)
- Schnelle und einfache Inbetriebnahme
- APP-Cockpit für Inbetriebnahme und Prozessanalyse
- Einfache Datenaufbereitung/-auswertung
- 24bit-Wandler für höchste Präzision
- sehr kurze Zykluszeit (0,5ms) für zeitkritische Anwendungen
Welche Bahnzuglösung passt zu Ihrer Anwendung?
Die größte Herausforderung in der Bahnzugmessung? Die richtige Auswahl des Sensors!
Jede Prozess ist anders:
- unterschiedliche Umschlingungswinkel
- variierende Einbausituationen
- Material & Geschwindigkeiten
- Lastbereiche & Sicherheitsfaktoren
- Umgebungsbedingungen (z.B. ATEX, aggressive Medien, hohe Temperaturen, Vakuum, etc.)
Unser Ansatz: Erst verstehen wir Ihre Anwendung – dann empfehlen wir die richtige Lösung.
Wir sind Spezialisten für Bahnzug in:
Flexible Verpackungen
Papier & Karton
Folien & Film
Etiketten
Nonwoven & Textil & PrePreg
Druck & Veredelung
Unser digitaler Vorteil:

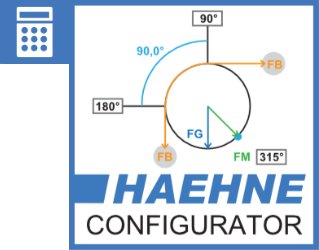

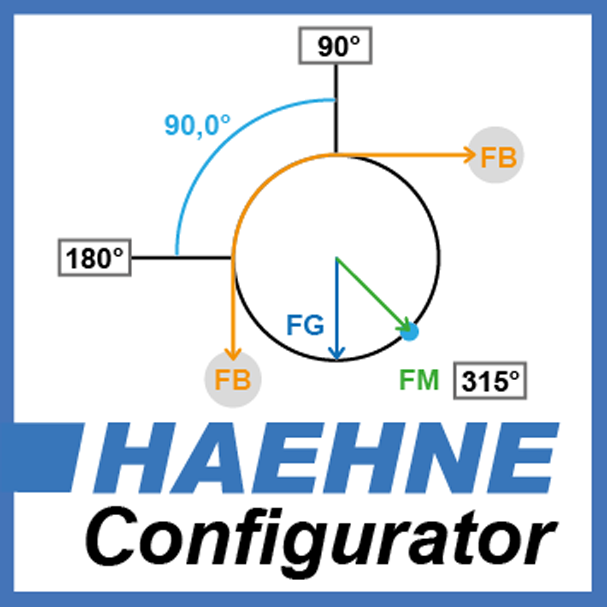

der HAEHNE-Configurator
Sie können bereits vorab ermitteln, welche Kraftaufnehmer zu Ihrer Anwendung passen: Bahnzugbereiche, Messwalzengewicht, Umschlingungswinkel – Sensorauswahl und Optionen – schnell & intuitiv
Nutzen Sie unseren kostenlosen HAEHNE-Configurator für die Auslegung Ihres Bahnzug-Sensors!
Unsauberer Bahnzug kostet Geld – jeden Tag!
Schon minimale Abweichungen im Bahnzug führen zu: Bahnlaufproblemen & Stillständen Ausschuss, Materialrissen, Faltenbildung Qualitätsabweichungen im Druck- oder Beschichtungsprozess ungenauen Wickelergebnissen hohen Rüstzeiten
HAEHNE – Hochpräzise Bahnzugmessung für anspruchsvolle Converting-Prozesse
Wir entwickeln Bahnzugmesssysteme, die:
- präzise und hochstabil messen
- für jede Walzengeometrie verfügbar sind
- einfach zu integrieren sind
- auch bei hohen Geschwindigkeiten und
wechselnden Materialien zuverlässig arbeiten - auch in anspruchsvollen Umgebungen zuverlässig arbeiten
- Plug-and-Play mit Ihrer Auswertung oder Regelung funktionieren
Damit sichern Sie:
- stabile Produktion
- reproduzierbare Ergebnisse
- weniger Ausschuss
- höhere Prozessqualität
- höhere Maschinenverfügbarkeit
- schnelle Inbetriebnahme
- Wir beraten, bevor wir verkaufen. Sensorberatung mit Anwendungskompetenz – Maschinenbauer & Endkunden profitieren gleichermaßen von jahrzehntelanger Anwendungserfahrungen unserer Mitarbeiter. Wir optimieren Ihren Prozess, gemeinsam.
- Präzise Produkte für präzise Prozesse. Hohe Langzeitstabilität und Wiederholgenauigkeit für Anwendungen in denen Präzision zählt.
- Deutsche Entwicklung, Fertigung & Support. Direkt erreichbar. Schnell verfügbar.
- Robust auch für raue Industrieumgebungen Unsere Sensoren funktionieren zuverlässig – auch bei: Staub Hitze Feuchtigkeit, aggressiven Medien, hohen Maschinenlasten und im Vakuum.
