Digitaler Messverstärker DMX – schnell und komfortabel mit App zur Inbetriebnahme
- Digitaler Messverstärker (1-/2-kanalig)
- Schnelle und einfache Inbetriebnahme
- APP-Cockpit für Inbetriebnahme und Prozessanalyse
- Einfache Datenaufzeichnung / -auswertung
- 24bit-Wandler für höchste Präzision
- Sehr kurze Zykluszeit (0,5ms) für zeitkritische Anwendungen

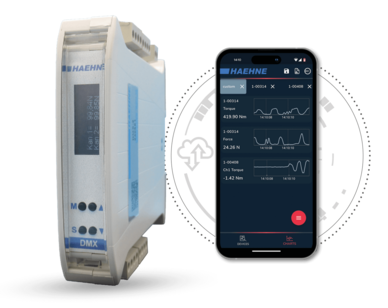

Digital Measuring Amplifier – DMX
Präzise Kraftmessung für dynamische Industrieprozesse
Der DMX ist ein digitaler 1- oder 2-Kanal-Messverstärker für DMS-basierte Kraftsensoren, entwickelt für hochdynamische Anwendungen in der industriellen Produktion.
Mit 24 Bit A/D-Wandler, 0,5 ms Zykluszeit, App-gestützter Inbetriebnahme und flexiblen Analogausgängen setzt der DMX neue Maßstäbe in Präzision und Bedienkomfort
Haben Sie Fragen?
Kontaktieren Sie uns gerne!
Deutlich Reduzierte Inbetriebnahmezeiten

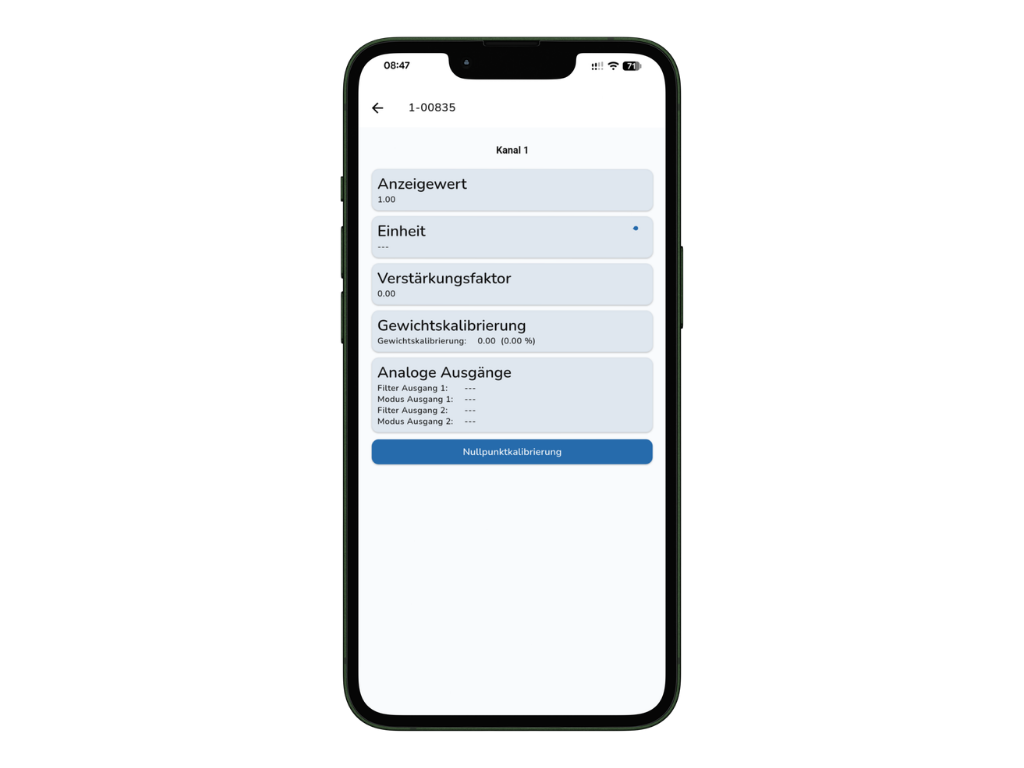

App-gestützte Parametrierung via Bluetooth
Der DMX kann:
- Über Gerätesteuerungstaster parametriert werden
- Oder komfortabel per Bluetooth über die HAEHNE-App
Funktionen der App:
- Geführte Inbetriebnahme

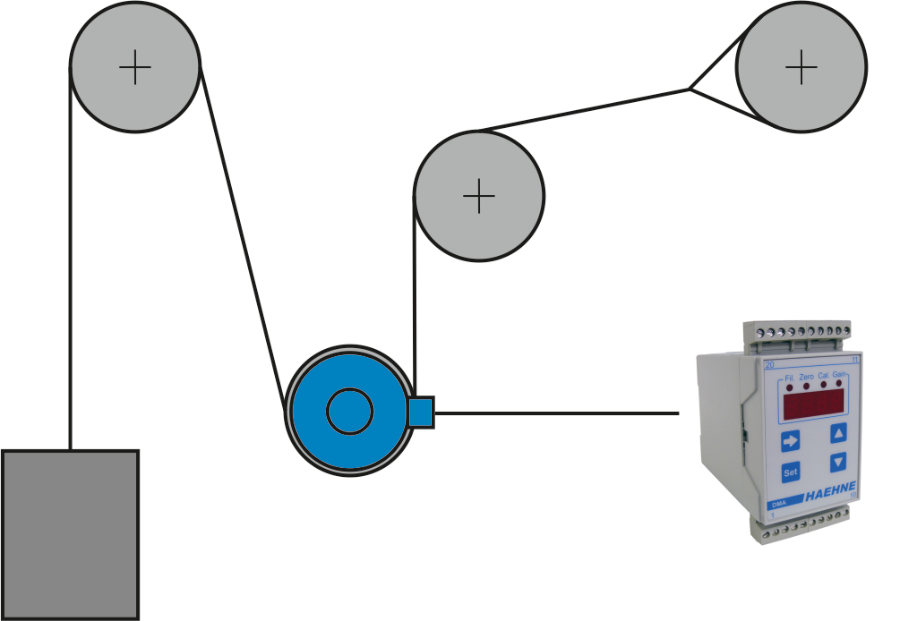

Wirtschaftlicher Nutzen:
- Reduzierte Inbetriebnahmezeit
- Vereinfachte Kalibrierung
- Schnellere Fehlersuche
- Weniger Serviceeinsätze
- Transparente Prozessdaten

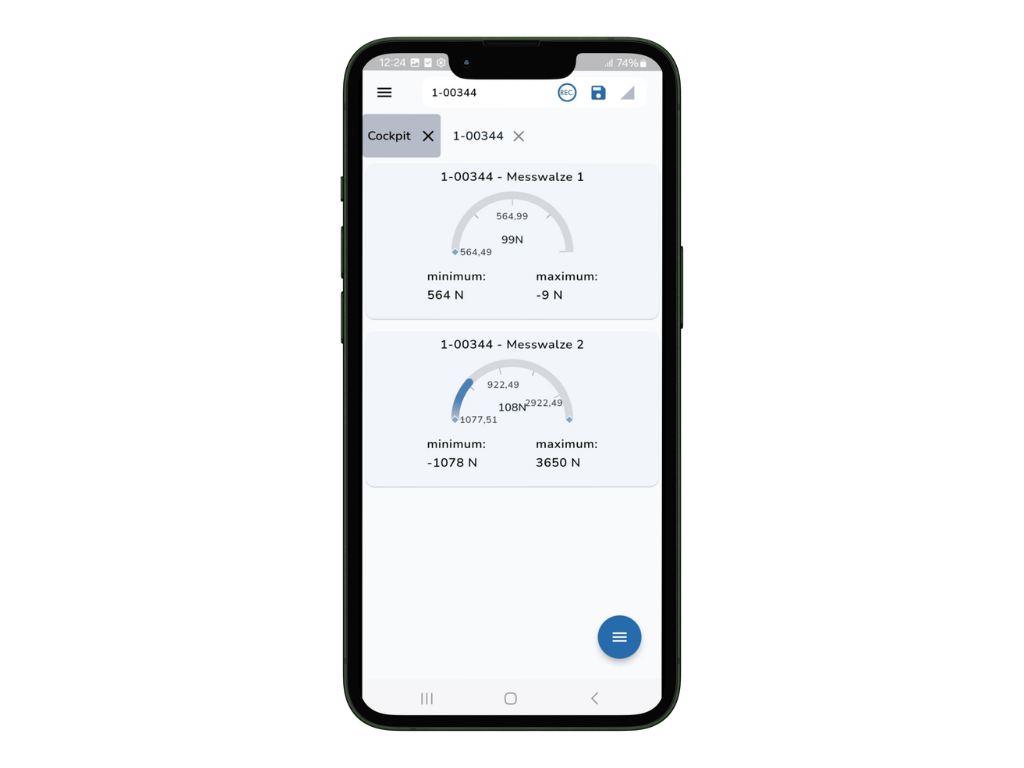

- Live-Messwertanzeige
- Cockpit-Funktion für Prozessanalyse

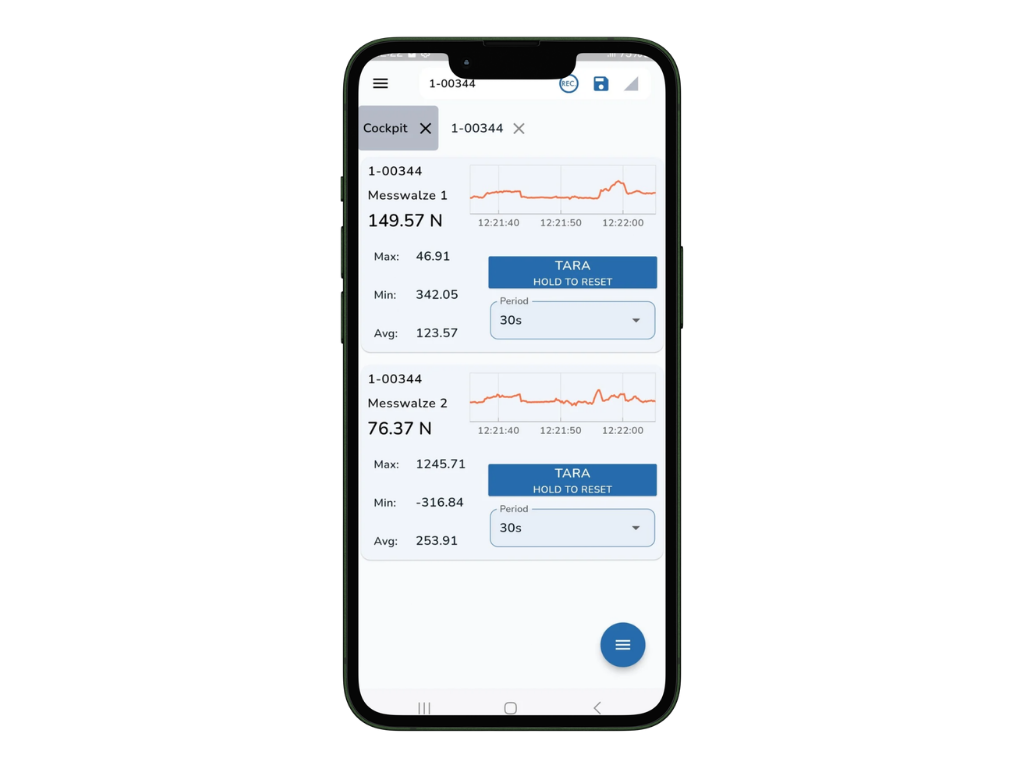

- 2-Kanal-Aufzeichnung
- CSV-Export
Extrem schnelle Reaktionszeit – 0,5 ms Zykluszeit
Mit einer minimalen Signalverarbeitungszeit von 0,5 ms eignet sich der DMX für:
- Bandzugmessung
- Drahtzugmessung
- Papier- und Folienproduktion
- Hochdynamische Bahnenverarbeitung
- Schnelle Wickelprozesse
- Umformtechnik
- Prüfstände
Technische Kernwerte (Auszug)
| Parameter | Wert |
| A/D-Wandler | 24 Bit |
| Zykluszeit | 0,5 ms |
| Verstärkung | 500–8000 V/V |
| DMS-Speisung | 5 V |
| Spannungsausgang | ±10 V / 0…10 V |
| Stromausgang | 4…20 mA / 0…20 mA |
| Versorgung | 24 V DC |
| Temperaturbereich | 0–60 °C |
Haben Sie Fragen?
Kontaktieren Sie uns gerne!
Warum herkömmliche Messverstärker heute nicht mehr ausreichen
In modernen Produktionsumgebungen steigen die Anforderungen:
- Höhere Bahngeschwindigkeiten
- Schnellere Regelkreise
- Minimale Toleranzen
- Weniger Stillstand
- Höhere Qualitätsanforderungen
Konventionelle Verstärker stoßen hier an Grenzen:
- Zu geringe Auflösung
- Zu langsame Signalverarbeitung
- Komplizierte Inbetriebnahme
- Keine Transparenz im Prozess
Das Ergebnis:
Regelinstabilitäten, Ausschuss, unnötige Stillstände.
Die Lösung: DMX – Digitaler Messverstärker mit Systemintelligenz
Höchste Präzision durch 24 Bit Signalverarbeitung
Der integrierte 24 Bit A/D-Wandler ermöglicht eine außergewöhnlich feine Auflösung auch kleinster Kraftänderungen
Ihr Vorteil:
- Stabilere Regelkreise
- Konstante Produktqualität
- Reduzierter Materialausschuss
FAQ
1. Für welche Sensoren ist der DMX geeignet?
Der DMX ist für Widerstandsvollbrücken-Sensoren ausgelegt, insbesondere:
- DMS-Kraftaufnehmer
- Bahn- und Bandzugsensoren
- Drahtzugsensoren
Er stellt eine DMS-Speisung von 5 V zur Verfügung (max. 60 mA).
2. Welche Ausgangssignale stehen zur Verfügung?
Der DMX bietet flexible Analogausgänge:
- ±10 V oder 0…10 V
- 4…20 mA oder 0…20 mA
Damit ist eine direkte Integration in bestehende SPS-/PLC-Systeme möglich.
3. Wie schnell verarbeitet der DMX Signale?
Die minimale Zykluszeit beträgt 0,5 ms.
4. Welche Vorteile bringt die 24-Bit-Auflösung?
Die 24-Bit-A/D-Wandlung ermöglicht:
- Feinere Signalauflösung
- Stabilere Regelkreise
- Geringere Schwankungen
- Reduzierte Ausschussquoten
Gerade bei empfindlichen Materialien wirkt sich das messbar auf die Prozessqualität aus.
5. Wie erfolgt die Inbetriebnahme?
Die Parametrierung erfolgt:
- Direkt über Geräusetaster
- Oder komfortabel per Bluetooth über die HAEHNE-App
Die App ermöglicht Live-Anzeige, 2-Kanal-Aufzeichnung und CSV-Export.
6. Ist der DMX retrofitfähig?
Ja.
Durch die standardisierten Analogausgänge und die 24 V DC Versorgung (9–36 V) kann der DMX bestehende Verstärker in vielen Anlagen direkt ersetzen – ohne Steuerungsumbau.
7. Gibt es eine 2-Kanal-Version?
Ja, der DMX ist als 1- oder 2-Kanal-Version erhältlich.
8. Wie schnell amortisiert sich der DMX?
Das hängt von Ihrer Anwendung ab.
Typische Einsparungen entstehen durch:
- Weniger Ausschuss
- Schnellere Inbetriebnahme
- Geringere Servicekosten
- Stabilere Produktion
Bereits geringe Verbesserungen in der Regelstabilität können den Gerätepreis schnell relativieren.
