Stärken der HAEHNE Kraftmessblöcke
Kraftmessblöcke, die zwischen Stehlager und Maschinenanbaufläche montiert werden, müssen stabil und zuverlässig messen. Die Monoblock-Tensiometer von HAEHNE bieten gerade für anspruchsvolle Anwendungen folgende Vorteile:
Keine Nachkalibrierung notwendig aufgrund von mechanischen Anschlägen
Montageplatten zwischen Sensor und Stehlager funktionsbedingt nicht erforderlich
Auslegung mit einer erhöhten Federsteifigkeit für kritische Anwendungen
Ausführung für Planheitsmessrollen mit einer speziell geschliffenen Oberfläche möglich
Haben Sie Fragen?
Sie möchten Sensoren aus unserem Standardprogramm anfragen?
Schreiben Sie und eine kurze E-Mail
Unser umfangreiches Produktprogramm für Standardsensoren

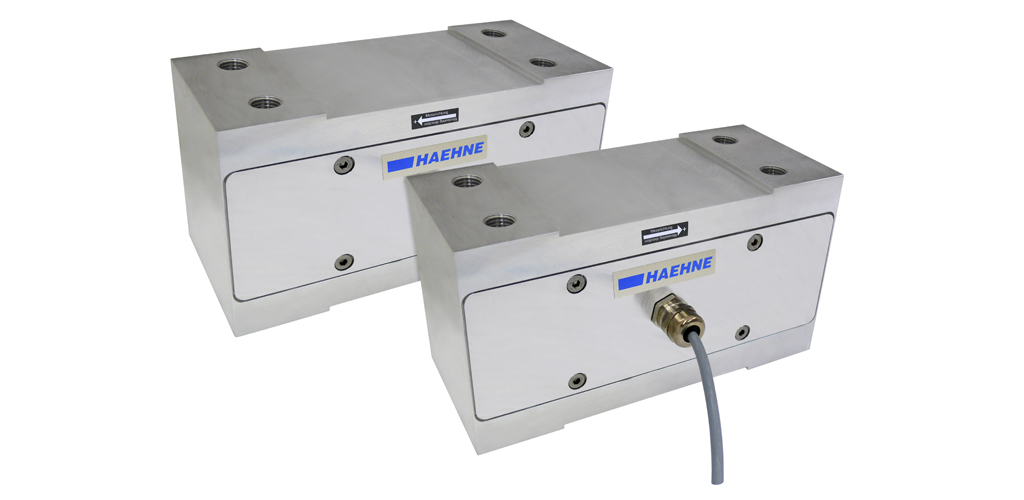

Kraftmessblöcke aus hochfestem Aluminium
Kosteneffiziente Bandzugsensoren in kompakter Blockbauweise.
Kraftmessblöcke für die horizontale Messrichtung
| Nennkraftbereich 0,1 ... 1kN | BZH-A Produktbeschreibung |
| Nennkraftbereich 5 ... 20 kN | BZH-A01 / 02 Produktbeschreibung |
Kraftmessblöcke für die vertikale Messrichtung
| Nennkraftbereich 0,1 ...1 kN | BZV-A Produktbeschreibung |
| Nennkraftbereich 5 ... 20 kN | BZV-A01 / 02 Produktbeschreibung |
Extrem flacher Bandzugsensor für die vertikale Messrichtung
| Nennkraftbereich 0,1 ... 12,5 kN | BZV-F Produktbeschreibung |
Kraftmessblöcke aus Stahl
Robuste Bandzugsensoren aus Stahl mit mechanischer Überlastsicherheit.
Die Kraftmessblöcke sind mit 2 Montageplatten erhältlich, die für die Aufnahme von Stehlagern der Firmen INA, FAG, SKF und NSK ausgelegt sind.

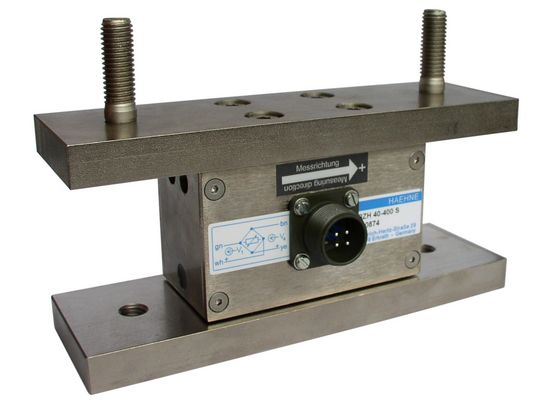

Kraftmessblöcke mit Montageplatten für die horizontale Messrichtung
| Nennkraftbereich 1,6 ... 6,3 kN | BZH Produktbeschreibung |

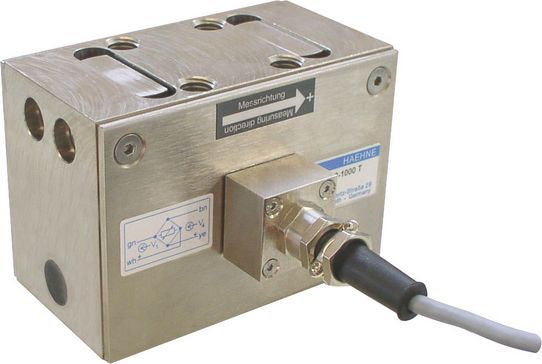

ohne Montageplatten für die horizontale Messrichtung
| Nennkraftbereich 1,6 ... 6,3 kN | BZHB Produktbeschreibung |

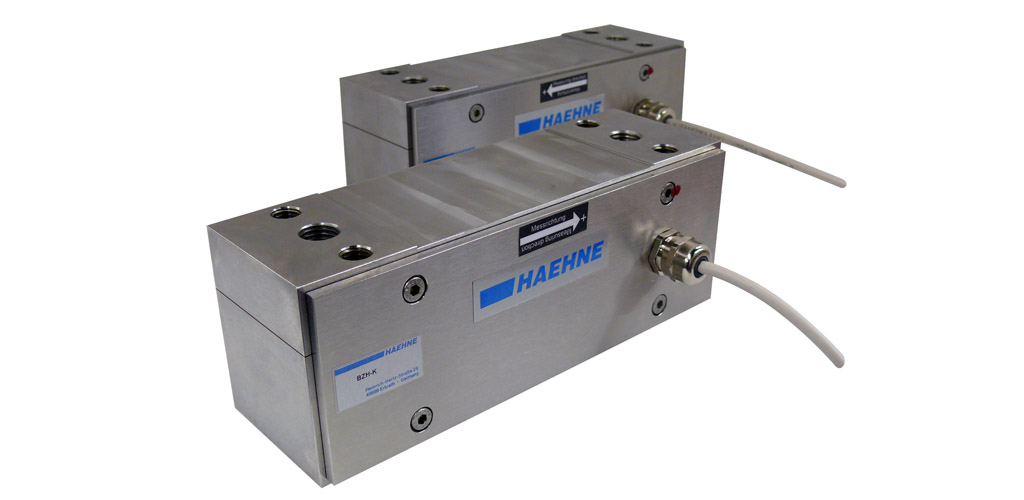

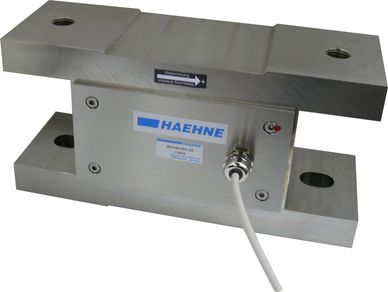

Kraftmessblöcke aus Edelstahl
Die Kraftmessblöcke sind für eine starke Beanspruchung ausgelegt und werden bevorzugt in der Metallindustrie eingesetzt. Durch die mechanischen Anschläge weisen sie eine hohe Überlastsicherheit auf. Die Blocksensoren können an unterschiedliche Lagertypen leicht angepasst werden und sind schnell und einfach zwischen Stehlager und Maschinenanbaufläche zu montiert.
Kraftmessblöcke für die horizontale Messrichtung
| Nennkraftbereich 1 ... 5 kN | BZH-K00 Produktbeschreibung | CAD-Zeichnung |
| Nennkraftbereich 10 ... 100 kN | BZH-K01 / 02 Produktbeschreibung | CAD-Zeichnung |
| Nennkraftbereich 200 kN | BZH-K03 Produktbeschreibung | CAD-Zeichnung |
Kraftmessblöcke für die vertikale Messrichtung
| Nennkraftbereich 1,25 ... 50 kN | BZV-F Produktbeschreibung | |
| Nennkraftbereich 5 ... 100 kN | BZV-K01 / 02 Produktbeschreibung | CAD-Zeichnung |
| Nennkraftbereich 200 kN | BZV-K03 Produktbeschreibung | CAD-Zeichnung |
Kraftmessblock als Direkter Ersatz für Philips PR 9951
Die äußeren Abmessungen und Befestigungsbohrungen des BZHPR9951 sind zu 100% kompatibel mit der früheren Philips PR-9951 Baureihe.
Die einfache und schnelle Installation erfolgt, wie gewohnt, über 4 Schrauben.
| Nennkraftbereich 1 ... 10 kN | BZH-PR9951 Produktbeschreibung |
Zusätzliche Information über
Kraftmessblöcke:
Praxisleitfaden, Montagehinweise (pdf)
Anschlüsse, Verdrahtung (pdf)

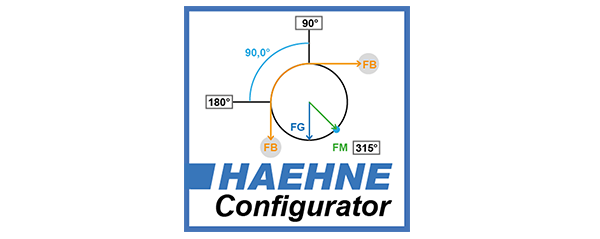

Wir helfen Ihnen gerne bei der Sensor Auswahl und Messkraftberechnung

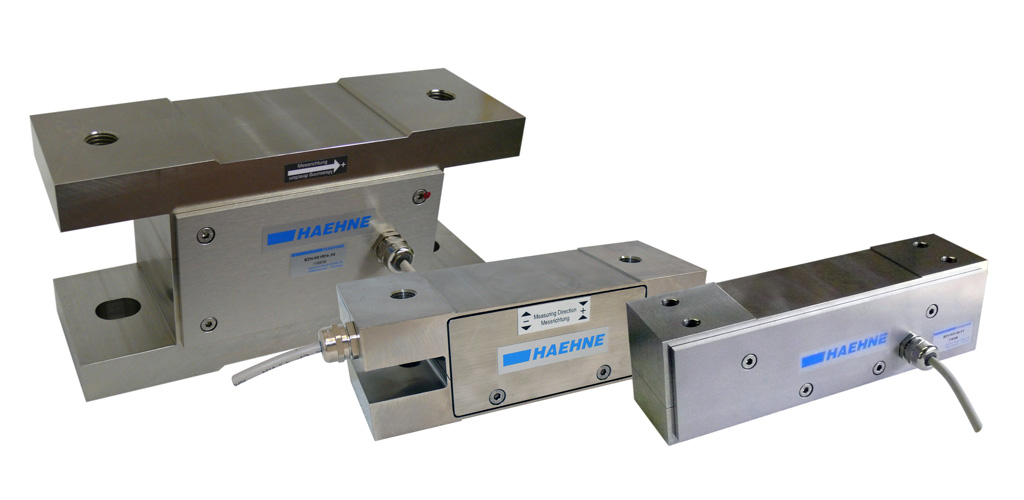

Kraftmessblöcke nach Maß
Nutzen Sie unser vorbereitets Formular für Ihre kundenspezifische Lösung.
Wir fertigen Ihren Anforderungen entsprechend Ihren individuellen Sensor.
Welcher Bandzugsensor für welchen Anwendungsfall?
| Sensor | Messrichtung | Nennkraft | Material |
|---|---|---|---|
| BZH-A | 0,1 ... 1 kN | Aluminium | |
| BZV-A | 0,1 ... 1 kN | Aluminium | |
| BZH/BZHB | 0,1 ... 6,3 kN | Stahl | |
| BZV-F | 0,1 ... 50 kN | Edelstahl/Alu | |
| BZH-K00 | 1 ... 5 kN | Edelstahl | |
| BZH-K01/02 | 10 ... 100 kN | Edelstahl | |
| BZV-K01/02 | 5 ... 100 kN | Edelstahl | |
| BZH-K03 | 200 kN | Edelstahl | |
| BZV-K03 | 200 kN | Edelstahl | |
| BZH-A01/02 | 5 ... 20 kN | Aluminium | |
| BZV-A01/02 | 5 ... 25 kN | Aluminium |
Passende Messverstärker
zum Beispiel:

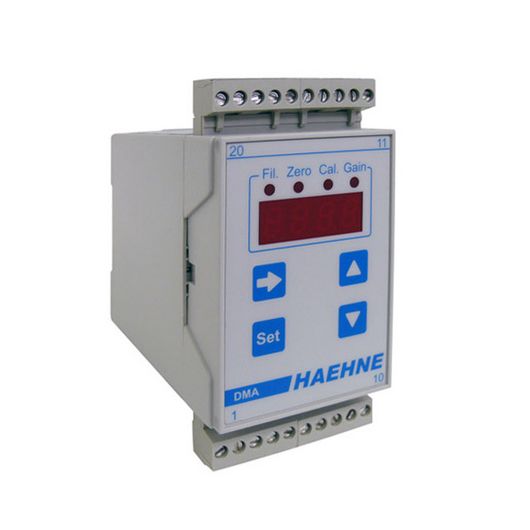

Leicht bedienbarer Verstärker, einfache Inbetriebnahme,
Bedienung mit Tastatureingabe
Signalausgänge: -10... +10 V/V / 4...20 mA / 0...20 mA
Gesamtverstärkung Stellbereich: 250... 4000 V/V
• Digital und analog
• Feldmontage und Schaltschrank
• Profibus
• Profinet
• EtherNet/IP
• DeviceNet
• CANopen
• IO-Link

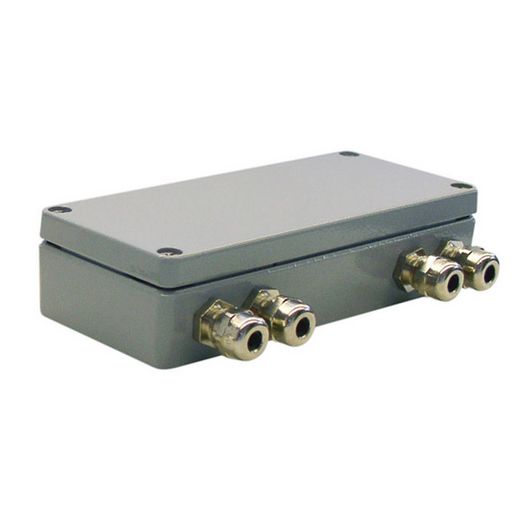

Zuverlässiger, präziser, analoger Verstärker im Feldgehäuse
Signalausgänge: -10... +10 V/V / 4...20 mA / 0...20 mA
Gesamtverstärkung Stellbereich: 400... 3200 V/V

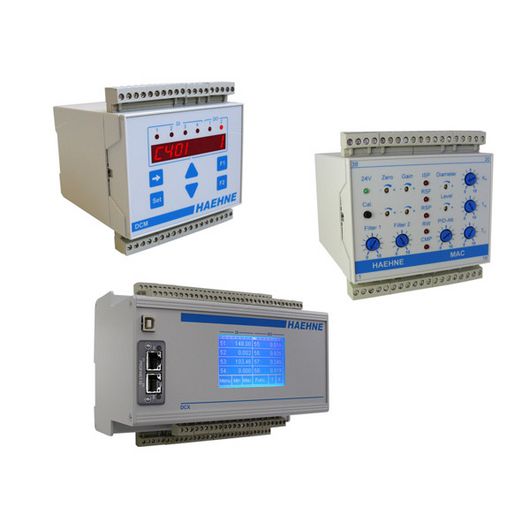

• Flexible Zuordnung der Ein- und Ausgänge
• Individuell konfigurierbar
• für 2-Kanal Anwendungen und Regelung
