Bahnzugmessung mit Messwalzen
Messrollen stellen vollständige mechanische Systeme zur Bahnspannungsmessung dar. Der Kunde erhält entweder alle Komponenten die er zum Einbau einer messenden Walze braucht aus einer Hand oder er erhält eine Messwalze mit innenliegenden Kraftsensoren und auf Wunsch mit integrierter Auswerte-Elektronik als ein Teil. Je nach Anwendung und Kraftbereich kommen unterschiedliche Typen zum Einsatz.
Haben Sie Fragen?
Kontaktieren Sie uns gerne!
Bei individuellen Anfragen helfen wir Ihnen gerne
Für Ihre maßgeschneiderte Walze nutzen Sie bitte unser Online-Formular:
Zum Beispiel:
Lieferung von innenliegenden Sensoren, auch zur Planheitsmessung
Für besondere Anforderungen, insbesondere bei großen Walzen kann HAEHNE auch Sensoren für die Montage innerhalb von Walzenkörpern liefern. So können auch segmentierte Walzen, z. B. für die Planheitsmessung oder für die Andruckmessung am Wickler realisiert werden.
Unser umfangreiches Standardprogramm

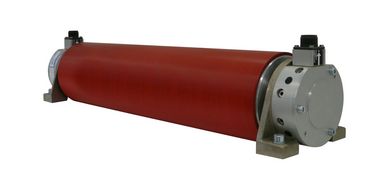

Messwalze MUW
mit angebauten Kraftsensoren.
Alle zur Bandzugmessung benötigte Komponenten aus einer Hand: Walzen, Kraftmesssensoren und Lagerböcke
Nennkraftbereich 200 N ... 30 kN
Durchmesser: ab 40 mm

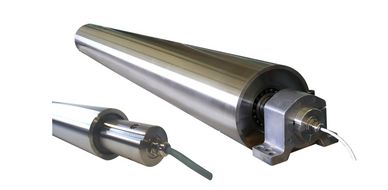

Messwalze MEZ
Messwalze mit angebauten, platzsparenden Kraftmesssensoren für Walzen mit kleinerem Durchmesser
Nennkraftbereich 20 ... 4000 N
Durchmesser: ab 40 mm

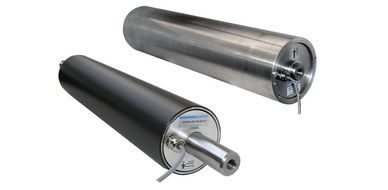

Messwalze MES

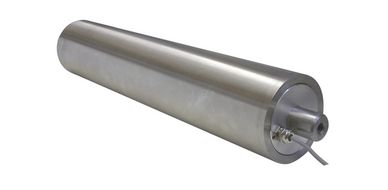

Messwalze mit innenliegenden Bandzugsensoren
Nennkraftbereich 100 ... 2000 N
Durchmesser: ab 100 mm
Kraftmesswalze MESA
Eine komplette Messwalze mit integrierten Kraftsensoren und angebauter Auswerte-Elektronik
Nennkraftbereich 100 ... 2000
Durchmesser: ab 100 mm

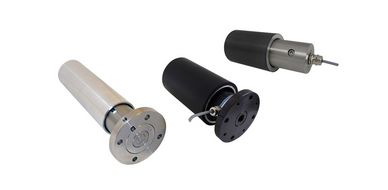

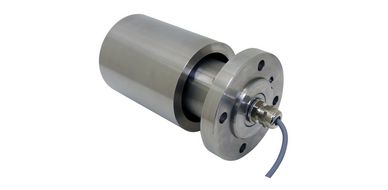

Kraftmessrolle MWF
Fliegend gelagerte Messrolle, ausgelegt nach Kundenvorgaben
Nennkraftbereich50 ... 2000 N
Durchmesser: 100 ... 250 mm

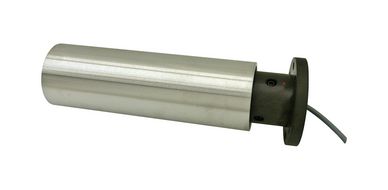

Kraftmessrolle MWFM
Fliegend gelagerte Messrolle für anspruchsvolle Messaufgaben
Nennkraftbereich 100 ... 1000 N
Durchmesser: 250 ... 400 mm
Welcher Messwalze für welchen Anwendungsfall?
| Messwalzen | Nennkraftbereich [N] | Ballenlänge [mm] | Ballendurchmesser [mm] |
|---|---|---|---|
| MUW | 200 - 30000 | ab 100 | ab 40 |
| MEZ | 20 - 4000 | ab 100 | ab 40 |
| MES | 100 - 2000 | ab 100 | 80 - 200 |
| MESA | 100 - 2000 | ab 100 | 80 - 200 |
| MWF | 50 - 2000 | 100 - 250 | ab 80 |
| MWFM | 100 - 1000 | 250 - 400 | ab 90 |
Mögliche Walzen - Ausführungen
| Versionen | Standard-Ausführungen | Weitere mögliche Ausführungen |
|---|---|---|
| Material | Aluminium | Stahl, Edelstahl, CFK, Kunststoff |
| Oberflächen-beschichtungen, -bearbeitungen | bandgeschliffen | Chrom, Nickel, Teflon, Gummi, plasmabeschichtet, hartcoatiert / anodisiert |
| Oberflächenstrukturen | gerillt, genutet, rautiert, etc. | |
| Rautiefe | Rz 8-12 µm | nach Kundenwunsch |
| Auswuchtgüten | Q 2,5 | Q 6,3; Q 2,5 (nach VDI 2060) |
Beispiele für mögliche Messwalzen

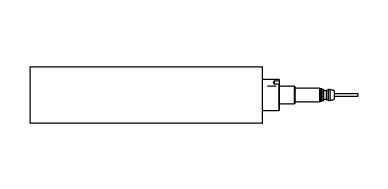

MWF-B60-200-*-X38
Durchmesser 60 mm
Ballenlänge 200 mm
Nennkraft 100 ... 150 N
MWF-B70-100-*-X56
Durchmesser 70 mm
Ballenlänge 100 mm
Nennkraft 500 N
MWF-B-80-150-*-X30
Durchmesser 80 mm
Ballenlänge 150 mm
Nennkraft 500 N
MWF-B90-150-*-X11
Durchmesser 90 mm
Ballenlänge 450 mm
Nennkraft 50 N
MWF-C80-450-*-X4
Durchmesser 80 mm
Ballenlänge 450 mm
Nennkraft 200 N

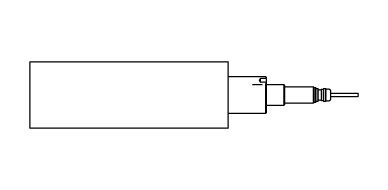

MWF-C90-250-*-X10
Durchmesser 90 mm
Ballenlänge 250 mm
Nennkraft 50 N

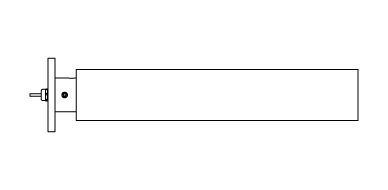

MWF-C90-450/550-*-X48
Durchmesser 90 mm
Ballenlänge 450 oder 550 mm
Nennkraft 200 N
