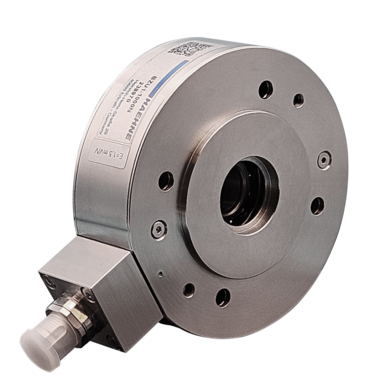

Kraftmesslager BZU-Serie
Die Kraftmesslager der BZU-Serie sind für die Messung von Bahnzugkräften, bei der Herstellung und Weiterverarbeitung von bahnförmigen Materialien ausgelegt. Die Kraftmesslager bestehen aus einem zentralen Messelement mit Lagersitz und Seitendeckel. Eine 3- oder 4-Lochbefestigung mit entsprechenden Deckeln macht die BZU-Serie zum höherwertigen Ersatz anderer Anbieter ohne mechanische Anpassungen vorzunehmen zu müssen.
Technische Daten
| Nennkräfte | 200 ... 15.000 N | |
| Baugrößen | 1, 2, 3, 4 | |
| Reproduzierbarkeit | 0,05% | |
| Genauigkeit | 0,2% | |
| Messbereich | 100:1 | |
| max. Gebrauchskraft | 160 % | |
| max. Speisespannung | 10 V DC |
Lieferumfang
Kraftmesslager in Flanschbauweise
mit 5 m Leitung (PVC) und
Anschluss Variante S1: Steckverbindung,
gewinkelt, M12, Metall
Anschluss-Varianten
Steckverbindung gewinkelt
S1: Steckverbindung gewinkelt, M12, Metall
S2: Steckverbindung gewinkelt, M12, angespritzt
Steckverbindung gerade
N1: M12 (Metall)
N2: M12 (angespritzt)
Steckverbindung mit Leitung
W5: 5m Leitung
W10: 10m Leitung
W20: 20m Leitung
Erweiterte Optionen
F: Ausgelegt für den Betrieb im Ex-Bereich, inkl. J-Box
G3: Erhöhte Genauigkeit 0,1%
H1: Erhöhte Temperatur bis zu 120°C
L1: Schmiernippel
Erhöhte Schutzart
Q1: für Fette und Öle
Q2: für Säure und Laugen
Zusätzlich lieferbar
• Wellendichtringe*nicht im Ex-Bereich
• Verschiedene Lager
• Sicherungsringe
• Lagerbock
